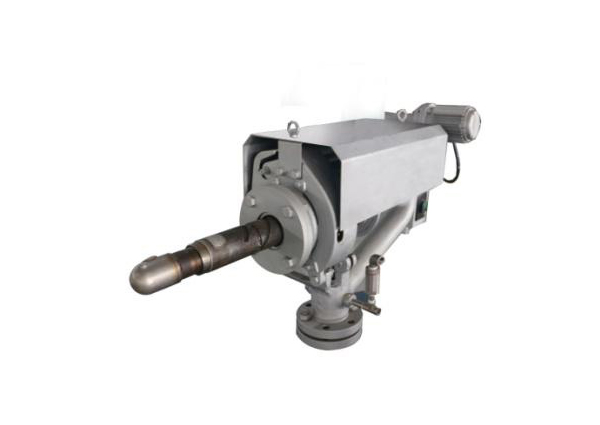

| VS-DC爐膛吹灰器主要用于掃鍋爐爐膛部位水冷壁上的積灰、結焦。其特點如下： | ||||||||||||||||||||
| ※ 電動傳動并可手動 ※ 安裝方式靈活多樣 ※ 吹灰圈數的調整簡單方便 ※ 調壓盤位置的改變即可調節吹灰壓力的大小 ※ 吹灰介質：過熱蒸汽、飽和蒸汽、壓縮空氣 ※ 獨特的柔性閥座設計不因溫差變化而影響密封效果 ※ 吹灰起止點的有效控制避免了“鋸管”現象的發生 |
||||||||||||||||||||
| VS-DC吹灰器主要技術參數 | ||||||||||||||||||||
|
||||||||||||||||||||
| VS-DC吹灰器 結構介紹 | ||||||||||||||||||||
|
VS-DC吹灰器主要由鵝頸閥、內管、吹灰槍與噴頭、減速傳動機構、支承板、導向桿、電氣所控制機構、防護罩組成。 |
||||||||||||||||||||
 |
||||||||||||||||||||

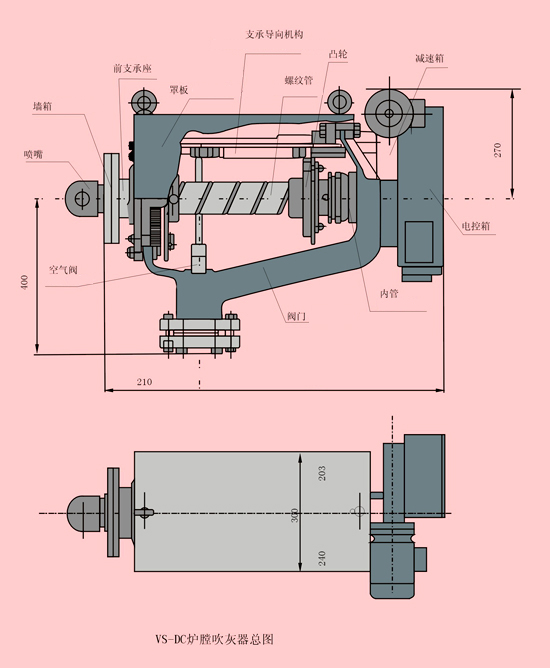

| VS-DC爐膛吹灰器總圖 | ||||||||||||||||||||
 |
||||||||||||||||||||
|

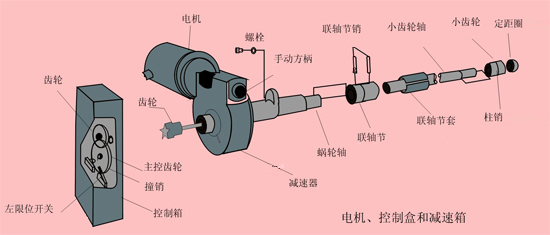

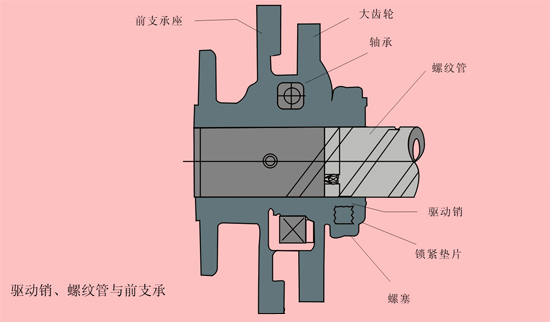

VS-DC吹灰器的減速傳動系統由電動機、蝸輪箱（一般減速比為1：60）和一組開式傳動的齒輪及驅動銷和螺紋管等組成，吹灰器的旋轉和伸縮運動最終通過兩個驅動銷和螺紋管來完成。螺紋管伸縮時不旋轉，旋轉時不伸縮。驅動銷用定位螺塞固定在末端大齒輪的內孔內，起到內螺牙的作用。驅動銷采用鐵基粉末合金制成，不僅耐磨性好，而且減少了傳動中的卡澀現象，同時也易于更換。 |
||||||||||||||||||||
 |
||||||||||||||||||||
|
控制閥門的凸輪裝在螺紋管后端，隨螺紋管一起運動，開啟和關閉閥門。 VS-DC型吹灰器可手操轉動蝸桿的方柄，但較慢。在進行行程開關調整等工作時，可取下聯軸節銷，直接轉動小齒輪軸，能得到較高的速度。 |
||||||||||||||||||||
 |
||||||||||||||||||||
|

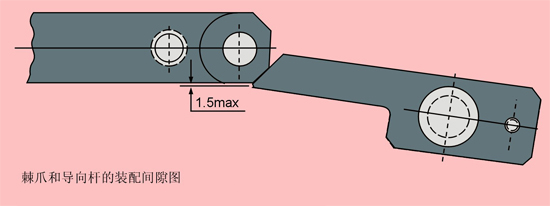

支承板安裝在吹灰器的上部，支承板上安裝有控制凸輪轉動的導向桿和靠彈簧復位的前后棘爪。 |
||||||||||||||||||||
 |
||||||||||||||||||||
|

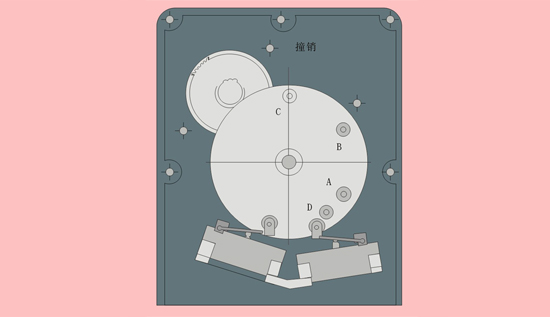

電氣控制機構位于吹灰器的后端，控制箱內裝有行程開關，行程開關由蝸輪軸傳動的齒輪控制。改變主控制齒輪上撞銷的位置，可調整吹掃的圈數和吹灰角度。出廠時，吹灰圈數定為一圈。 |
||||||||||||||||||||
| VS-DC吹灰器現場示意圖 | ||||||||||||||||||||
|
